浇注料中加入钢纤维的主要目的是通过增强材料的力学性能和抗裂能力，提升其耐高温、抗热震、抗冲击及抗磨损性能，从而延长使用寿命并适应更严苛的工业环境。以下是具体作用及分析：

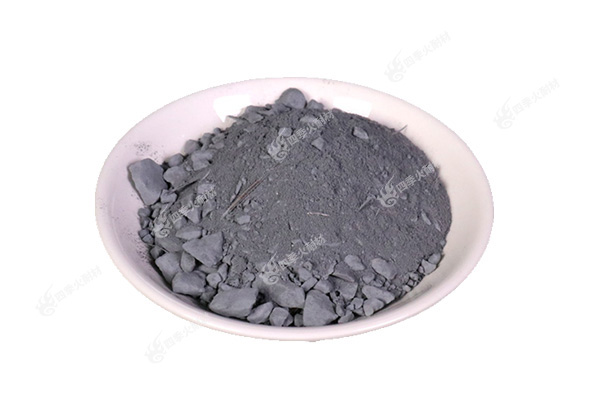

一、浇注料加入钢纤维是钢纤维浇注料:
增强抗裂性能
机制：钢纤维在浇注料中形成三维乱向分布的增强网络，当材料受热或受力产生裂纹时，纤维可跨越裂纹两端，阻止裂纹扩展，形成“裂纹桥接”效应。
效果：降低裂纹扩展速率，减少裂纹数量和尺寸，避免因裂纹贯穿导致的结构失效。
应用场景：高温窑炉、烟道等易因热应力或机械应力产生裂纹的部位。
提升抗热震性
机制：钢纤维的高导热性可快速平衡浇注料内部温度梯度，减少因温度骤变产生的热应力;同时，纤维的增强作用可抑制热震引起的剥落。
效果：浇注料在反复急冷急热(如锅炉启停、窑炉温度波动)时，抗剥落能力提升30%-50%，使用寿命延长。
应用场景：钢铁行业的高炉、转炉，电力行业的循环流化床锅炉等。
刚玉钢纤维耐磨浇注料是采用高铝矾土作为骨料及刚玉细粉作为基质纯铝酸钙水泥作为结合剂，超细微粉作为外加剂，加入规定数量的耐热不锈钢纤维配制而成的耐火材料制品。
产品特性：
刚玉钢纤维耐磨耐火浇注料具有强度高、韧性好、热震稳定性好，抗剥落和耐磨性强的特点。
产品应用：
在流化床锅炉中主要用于分离器直筒段、分离器入口及出口、分离器锥体、料腿及返料器等。
增强抗冲击与抗磨损性
机制：钢纤维的高强度和高弹性模量可吸收冲击能量，减少材料局部破碎;同时，纤维可保护基体免受高速气流或颗粒的直接冲刷。
效果：抗冲击强度提升2-3倍，抗磨损率降低50%以上。
应用场景：水泥窑预热器、垃圾焚烧炉排等易受物料冲击或磨损的部位。
钢纤维耐火浇注料是以高铝熟料或棕刚玉为骨料和粉料，加入结合剂和适量的耐热，不锈钢纤维及外加剂配制而成的水硬性耐火浇注料。
使用于水泥回转窑窑口、冷却机、喷煤管、分解炉、预热器以及冶金、建材及循环流化床锅炉的高温易损部位。
改善抗剥落性
机制：钢纤维与基体间的机械咬合作用可增强界面结合力，防止因热膨胀系数差异导致的剥落。
效果：在高温环境下，浇注料与金属构件(如烟道钢壳)的粘结强度提高，减少脱落风险。
应用场景：烟道内衬、加热炉炉顶等需与金属结构结合的部位。
二、钢纤维的选型与参数影响
纤维类型
不锈钢纤维：耐腐蚀性强，适用于含酸性或碱性介质的烟气环境(如化工、垃圾焚烧行业)。
普通钢纤维：成本低，适用于一般工业窑炉(如水泥、玻璃行业)。
镀铜钢纤维：通过镀铜层提高与基体的结合力，增强抗剥落性能。
纤维长度与直径
长度：通常为3-50mm，长纤维(>20mm)增强效果，但易团聚，需优化搅拌工艺。
直径：0.1-0.8mm，细纤维(<0.3mm)可更好分散，但需控制掺量以避免影响施工性能。
掺量
范围：1%-5%(体积分数)，具体需根据工况调整。
规律：掺量过低(<1%)增强效果有限;掺量过高(>5%)易导致纤维团聚，降低材料流动性。
三、典型应用场景与效果
行业典型设施钢纤维作用效果数据
电力行业循环流化床锅炉炉膛抗热震、抗磨损炉膛使用寿命从3年延长至6年以上
钢铁行业高炉出铁沟抗冲击、抗剥落沟衬更换频率降低50%
化工行业硫酸转化器抗热震、抗腐蚀(配合不锈钢纤维)转化器内衬开裂率减少80%
建材行业水泥窑预热器抗磨损、抗剥落预热器内衬寿命从1年延长至3年
环保行业垃圾焚烧炉排抗冲击、抗磨损(配合高铬钢纤维)炉排故障率降低60%
四、施工与维护注意事项
搅拌工艺：
使用强制式搅拌机，先加入干料混合均匀，再缓慢加入钢纤维，避免纤维团聚。
搅拌时间比普通浇注料延长1-2分钟，确保纤维分散均匀。
振动成型：
采用高频振动棒，振动时间适当延长(比普通浇注料增加20%-30%)，以消除气泡并促进纤维排列。
养护与烘烤：
养护温度控制在15-35℃，湿度≥90%，养护时间≥24小时。
烘烤时采用分段升温(如常温→200℃→400℃→600℃)，每阶段保温4-6小时，避免热应力导致开裂。
定期检查：
监测浇注料表面裂纹、剥落情况，重点检查钢纤维暴露区域(如磨损严重部位)。
发现纤维锈蚀或脱落时，及时修补或局部更换。
浇注料厂家-价格-郑州四季火耐火材料有限公司，生产不沾铝浇注料，低水泥浇注料，高铝浇注料，轻质浇注料，耐火浇注料，耐磨浇注料等。四季火耐材先后开发出焦化、建材、钢铁、有色、电力等行业用硅酸铝系列、硅质系列、碱性系列、轻质隔热砖系列等定型制品及不同材质的浇注料、自流料、可塑料等不定型材料。
中频炉炉盖用的刚玉浇注料
刚玉浇注料有哪些种类
刚玉莫来石浇注料厂家
刚玉浇注料与其他浇注料的比较
水泥窑浇注料刚玉钢纤维浇注料
致密电熔刚玉耐磨浇注料
刚玉莫来石浇注料
刚玉浇注料
水泥厂用浇注料刚玉莫来石浇注料
刚玉浇注料和高铝浇注料不同
刚玉浇注料一立方有几吨
刚玉质浇注料可加钢纤维
