浇注料烘干通常需 3 至 7 天，重点在 150℃、350℃、600℃三个温度点保温，升温要慢防爆裂。郑州四季火耐火材料有限公司是中型耐火材料浇注料厂家，生产的锅炉浇注料有刚玉材质的，高铝质的，低水泥的，刚玉浇注料等，同时也生产铁水包浇注料和铸造浇注料，产品通过ISO质量认证。
浇注料烘干温度及时间：
烘干不是越热越好，得按水分跑出来的节奏走，分三步稳着来：
100℃至 150℃：这时候主要是排表面的游离水，得慢火烘，建议保温 12 至 24 小时 。
300℃至 400℃：材料内部开始排结合水，温度升到 350℃左右要停下来保温，防止水汽憋在里面把料撑裂 。
500℃至 600℃：这是脱水阶段，到 600℃基本就烘透了，之后可按生产要求继续升温 。
时间与速度有啥讲究
总时长：普通浇注料一般烘 3 天左右，低水泥浇注料致密，水分难排，时间不能低于 7 天 。
升温速度：刚开始每小时升 10℃至 15℃，到了高温段每小时也别超过 40℃，千万不能温度回头(即升温后不能降温再升) 。
具体参考：有方案建议 200℃保温 20 小时，500℃保温 10 小时，具体看炉子大小和衬里厚度 。12⚠️ 不同材质有啥区别
普通高铝水泥：凝固后养护 3 天再烘，低温覆盖保湿 。
磷酸盐浇注料：得在 20℃以上空气里养护至少 3 天，再烘到 350℃至 450℃ 。
防爆裂：烘之前要在炉壳上开几个小孔让水蒸气跑出来，烘完再焊死，不然容易出事故 。
需要我帮你整理一份浇注料烘干的温度曲线对照表吗?可以帮你更直观地掌握每个阶段的温度变化规律。

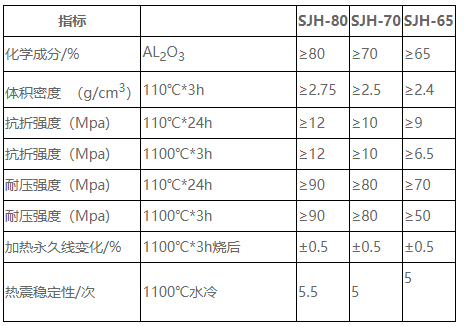

更多浇注料相关知识，可以咨询浇注料厂家-郑州四季火材料有限公司：
